Jembatan Wheatstone

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

 1. Prosedur[kembali]

        Penggunaan Jemabatan Wheatstone

a. Susun rangkaian seperti gambar 3

b. Hubungkan power supply 5V ke terminal input pada jembatan wheatstone.

c. Hubungkan Ampermeter pada rangkaian sebesar 0-100mA

d. Hubungkan Voltmeter pada rangkaian dengan multimeter

e. Hubungkan R1 sebesar 100Ω dan R3 sebesar 220 Ω pada jembatan wheatstone

f. Hubungkan masing-masing R2 ke Rv2 dan R4 ke Rv1 pada potensiometer

g. Hidupkan power supply, atur nilai resistansi pada R4 hingga nilai tegangan menunjukkan angka 0 pada multimeter

h. Catat nlai arus yang trtera pada Amperemeter, kemudian matikan power supply

i. Ukur nilai resistansi R4 dan R2 pada potensometer menggunakan multimeter kemudia catat nilainya pada table 4

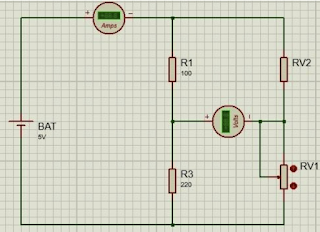

Gambar 3

 2. Hardware [kembali]

• Jembatan Wheatstone

Kegunaan dari Jembatan Wheatstone adalah untuk mengukur nilai suatu hambatan dengan cara arus yang mengalir pada galvanometer sama dengan nol (karena potensial ujung-ujungnya sama besar). Sehingga dapat dirumuskan dengan perkalian silang

    3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

 Rangkaian Jembatan Wheatstone



Gambar 3

Prinsip Kerja :

Prinsip Kerja : Sebuah rangkaian dengan tegangan pada BAT1 = 5V, R1 = 1000Ω, dan R3 = 220Ω disusun menjadi rangkaian parallel menggunakan jembatan wheatstone dan diukur nilai resistansi R4 dan R2 dengan menggunakan potensiometer

 4. Video Demo [kembali]

 5. Kondisi [kembali]

    Pengukuran potensiometer menggunakan jembatan wheatstone

 6. Video Penjelasan [kembali]

• Rangkaian Gambar 3






 Video Simulasi:



 7. Download File [kembali]

Rangkaian 3 [Download disini]

Video Simulasi Rangkaian 3 [Download disini]

Datasheet Resistor [Download disini]

Video Demo Rangkaian Jembatan Wheatstone [Download disini]
