Pengukuran Daya
1. Prosedur[kembali]
Pengukuran Daya
a. Buat rangkaian seperti gambar rangkaian dengan sumber DC dan beban 0,8 Watt
b. Ukur daya yang terbaca pada wattmeter
c. Ulangi untuk beban yang divariasikan sesuai dengan jurnal praktikum
d. Catat penunjukan dari wattmeter
2. Hardware [kembali]

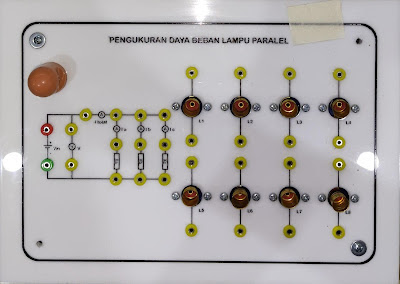

- MODULE
- Instrumen
- Lampu
- Ampermeter
Amperemeter adalah alat ukur listrik yang digunakan untuk mengukur nilai arus listrik yang mengalir dalam suatu rangkaian listrik. Pengukuran arus listrik harus memutuskan rangkaian terlebih dahulu lalu dihubungkan masing-masing ke terminal-terminal amperemeter.
- Voltmeter
Voltmeter adalah alat ukur yang digunakan untuk mengukur beda potensial atau tegangan listrik dari dua titik potensial listrik. Pada peralatan elektronik, voltmeter digunakan sebagai pengawasan nilai tegangan kerja.
3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]
Prinsip Kerja:
Wattmeter satu fasa beroperasi dengan memanfaatkan prinsip elektrodinamika, dimana alat ini menggunakan kumparan arus dan kumparan potensial. Kumparan arus menciptakan medan magnet sejalan dengan besarnya arus yang mengalir, sementara kumparan potensial mengalami rotasi karena adanya torsi yang dihasilkan oleh medan magnet tersebut dan arus yang mengalir dalam kumparan tersebut
4. Video Demo [kembali]
- Pengukuran Daya Beban Lampu Seri
- Pengukuran Daya Beban Lampu Paralel
5. Kondisi [kembali]
- Pengukuran Daya Beban Lampu Seri
- Pengukuran Daya Beban Lampu Paralel
6. Video Penjelasan [kembali]
- Pengukuan beban lampu seri
- Pengukuran beban lampu paralel
7. Download file[kembali]
- Rangkaian Beban Lampu Seri [Download]
- Rangkaian Beban Lampu Paralel [Download]
- Video simulasi Beban Lampu Seri [Download]
- Video simulasi Beban Lampu Paralel [Download]
- Datasheet Resistor[Download]
- Datasheet Voltmater [Download]
- Datasheet Ampermeter [Download]
- Datasheet Multimeter[Download]
- Datasheet Battery [Download]
- Datasheet Lampu [Download]
- Datasheet Oscilloscop [Download]
